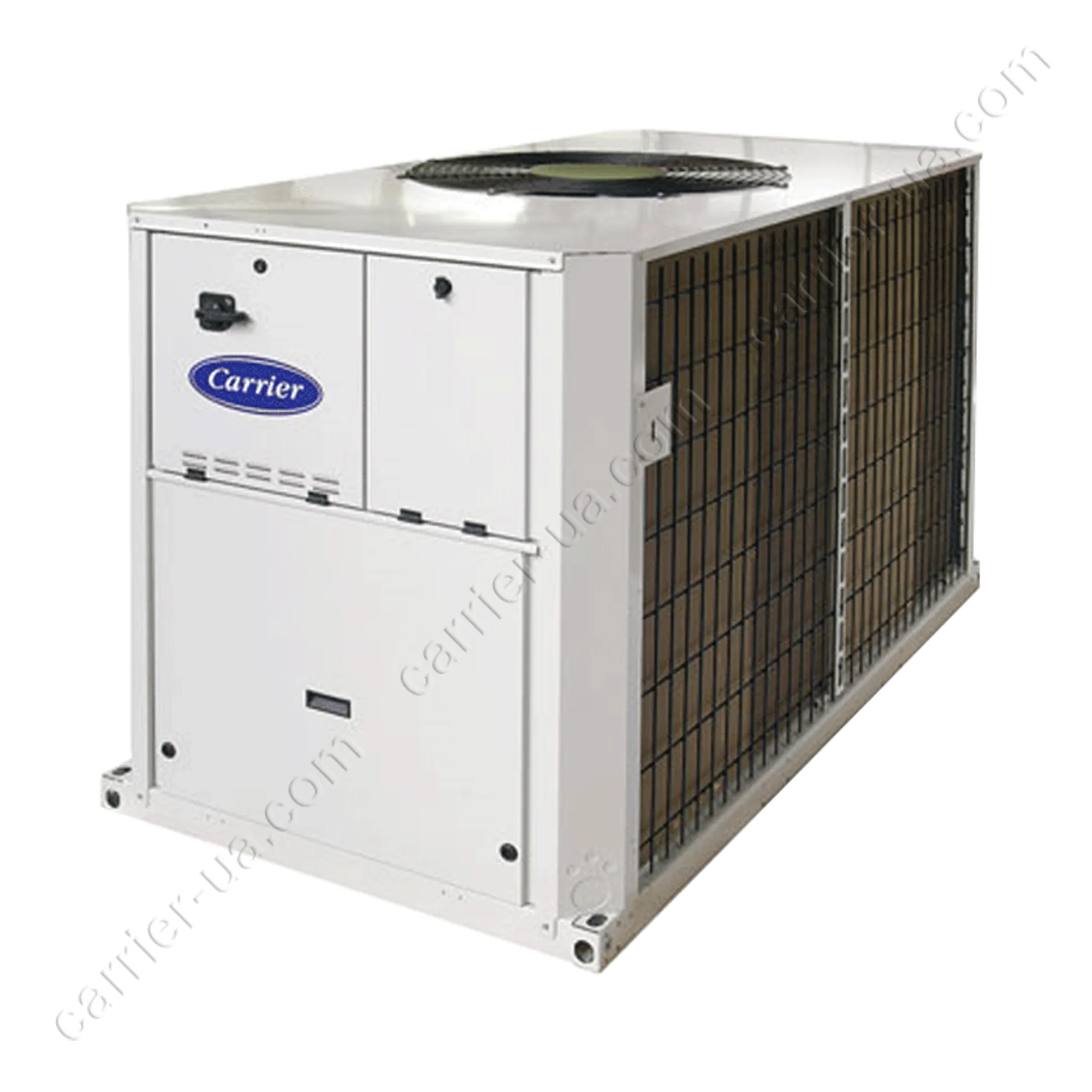

Компрессорно-конденсаторный блок Carrier 38RA-160B Код товара: 4983

Компресорно-конденсаторний агрегат Carrier 38RA-160B з повітряним охолодженням конденсатора

Нову серію компресорно-конденсаторних агрегатів 38RA сконструйовано з використанням останніх технічних розробок: агрегати оснащені спіральними компресорами, малошумними вентиляторами з композиційних матеріалів та мікропроцесорним контролером. Робочою речовиною є екологічно нешкідливий холодоагент HFC-407C. Компресорно-конденсаторні агрегати серії 38RA оснащені всіма елементами холодильного контуру та системи керування, необхідними для швидкого під’єднання до повітрообробного блоку безпосереднього охолодження.

Конструктивні особливості

Агрегати серії 38RA обладнані вентиляторами другого покоління “Flying Bird”. Це виключно тихі вентилятори, що не випромінюють низькочастотний шум, що особливо дратує людський слух. При зниженні навантаження або при зниженні температури зовнішнього повітря вентилятори автоматично перемикаються на низьку швидкість обертання. Додаткове зниження рівня шуму при роботі вентилятора досягнуто за рахунок монтажу вентилятора не на верхній панелі агрегату, а на жорсткій опорній рамі, що перешкоджає передачі вібрації корпусу агрегату і дозволяє зробити його плоску верхню панель естетичнішою.

Спіральні компресори працюють дуже тихо та не створюють вібрації. Вони надійні та довговічні. Двигун спірального компресора охолоджується газом, що всмоктується. У разі неправильного підключення електричних проводів вбудований захисний пристрій захищає компресор від пошкодження. Крім того, ці компресори не потребують технічного обслуговування. Наявність двох компресорів у кожному холодильному контурі (за винятком типорозміру 38RA 040) дозволяє знизити пусковий струм і споживану потужність при неповному навантаженні.

Екологічно безпечний, не руйнуючий озоновий шар холодоагент HFC_407C застосовується в кондиціонерах малої та середньої потужності замість холодоагенту R_22. Компанія Carrier провела широкомасштабні випробування і переконалася, що агрегати, що працюють на холодоагенті HFC_407C, мають таку ж надійність, як і працюючі на холодоагенті R_22, і навіть дещо вищою продуктивністю.

Агрегат обладнаний усім необхідним, щоб спростити під’єднання до повітрообробного блоку безпосереднього охолодження: фільтром-осушувачем, індикатором вологості, реле високого та низького тиску, а також електромагнітними клапанами для вакуумування (встановлюються на вході випарника). Усі труби холодильного контуру з’єднані зварюванням. Капілярні трубки, в яких раніше траплялися витоки, тепер замінено. Починаючи з типорозміру 38RA 090, агрегати мають два незалежні холодильні контури, що забезпечує більш гнучке керування при неповному навантаженні.

Агрегати серії 38RA призначені для цілорічної роботи та функціонують без встановлення додаткового обладнання при температурі до 10 °С. Роботою вентиляторів керує електронний контролер.

Просте підключення до електромережі.

Агрегати серії 38RA у стандартному виконанні обладнані вступним вимикачем, напруга живлення подається від 3-фазної мережі з ізольованою нейтраллю через єдиний кабель.

Схема управління агрегату 38RA живиться від стандартного низьковольтного трансформатора (24 В). До нього можна підключити інші електричні компоненти системи кондиціювання: кімнатний термостат, електромагнітні клапани для вакуумування і вентилятор повітрообробного блоку.

Широкі панелі корпусу, що легко знімаються без застосування спеціального інструменту, і дверцята панелі керування забезпечують простий доступ до внутрішніх елементів.

Контролер “PRO_DIALOG Plus”

Компресорно-конденсаторним блоком 38RA управляє контролер “PRO_DIALOG Plus”, до якого підключається низьковольтний термостат із сенсором зовнішньої температури “Carrier TSTAT” (додаткова приналежність).

Функції контролера “PRO_DIALOG Plus”

Керування роботою компресорів: вирівнювання часу роботи та кількості пусків компресорів, захист від швидкого повторного включення, забезпечення мінімального часу роботи, необхідного для повернення олії в компресор. Регулювання тиску нагнітання зміною швидкості обертання вентилятора.

Керування електромагнітними клапанами при вакуумуванні випарника (клапани поставляються в комплекті з агрегатом).

Контроль усіх пристроїв захисту компресорно-конденсаторного блоку та виведення повідомлень про зміни показань термостата зовнішньої температури.

Термостати Carrier

Електронні термостати із сенсором зовнішньої температури “TSTAT” (приналежність) забезпечують дистанційне керування компресорно-конденсаторними блоками 38RA. Компанія постачає термостати, що програмуються і не програмуються.

Опис системи

Компресорно_конденсаторний агрегат з повітряним охолодженням конденсатора призначений для зовнішньої установки, оснащений герметичними спіральними компресорами, малошумними осьовими вентиляторами та мікропроцесорним контролером. Агрегати призначені для роботи з неруйнівним озоновим шаром холодоагентом HFC_407C.

Забезпечення якості

Агрегати серії 38RA відповідають наступним вимогам Директив Європейського Співтовариства:

• вимоги до деталей машин 98/37/Є, зі змінами;
• вимоги до електричного обладнання низької напруги 73/23/ЄЕС зі змінами;
• вимоги щодо електромагнітної сумісності 89/336/ЄЕС зі змінами та застосовними рекомендаціями європейських стандартів;
• безпека машин, електричне обладнання машин, загальні правила: EN 60204_1;
• електромагнітне випромінювання: EN 50081_1;
• кондуктивне випромінювання: EN 50081_2;
• перешкодостійкість: EN 50082_2.

Агрегати 38RA сконструйовані та випробувані відповідно до системи підтримки якості, сертифікованої за стандартом ISO 9001.

Агрегати 38RA виготовлені відповідно до системи заходів щодо охорони навколишнього середовища, сертифікованої за стандартом ISO 14001.

Наведені в документації технічні характеристики визначені відповідно до стандарту Eurovent.

Перед відвантаженням усі агрегати проходять робочі випробування.

Компресори

Герметичний спіральний компресор, що має тільки 3 елементи, що рухаються, оснащений 2_полюсним електродвигуном з охолодженням всмоктуваним газом; електродвигун має вбудоване реле захисту від перевантаження та (або) реле захисту від перегріву. Підігрівач картера запобігає розведенню олії холодоагентом. Компресор має оглядове скло контролю рівня олії та заправлений синтетичною поліефірною олією.

Конденсатор з повітряним охолодженням та вентилятор

Одна (у моделях 38RA 040-080) або дві (у моделях 38RA 090-160) вертикальні секції конденсатора виконані з мідних труб із внутрішнім ребруванням. Надійний контакт труб із зовнішнім алюмінієвим ребранням забезпечений дорнуванням. Захисна решітка теплообмінника виготовлена ​​із сталевого дроту з поліетиленовим покриттям.

Малошумний осьовий вентилятор “Flying bird” фірми Carrier із зовнішнім ротором має 11-лопатеве робоче колесо з композиційного матеріалу. Трифазний електродвигун із двома швидкостями обертання (11,5 та 5,8 об/с або 15,6 та 7,8 об/с) має вбудоване запобіжне термореле, клас нагрівальностійкості ізоляції F та ступінь захисту IP55.

Захистна решітка вентилятора виготовлена ​​із сталевого дроту з поліетиленовим покриттям.

Викид повітря – вертикальний

Холодильний контур

У кожному контурі встановлено: клапан рідинної лінії, індикатор вологості, фільтр_осушувач, датчики тиску та температури, реле високого тиску з ручним скиданням. Для забезпечення герметичності всі елементи контуру холодильного з’єднуються зварюванням. З’єднання з всмоктувальним та рідинним патрубками повинні бути виконані зварюванням.

Агрегати поставляються з одним або двома низьковольтними електромагнітними клапанами (24 В) для вакуумування. Клапан слід встановити на вході у випарник.

• 38RA 040: з одним електромагнітним клапаном
• 38RA 050_080: двома електромагнітними клапанами
• 38RA 090_160: один електромагнітний клапан на кожен холодильний контур

На заводі холодильний контур випробуваний під тиском, осушений та заповнений азотом.

Панель управління (силові ланцюги та ланцюги управління)

Панель керування закрита дверцятами. На панелі розташовані вступний вимикач, плавкі запобіжники та автоматичні вимикачі, пускачі компресорів та вентиляторів, термореле, трансформатор низької напруги (24 В) для живлення ланцюга керування та контролер “Pro_Dialog”. Живлення подається на панель одним кабелем від трифазної мережі із ізольованою нейтраллю.

Корпус

Каркас та панелі корпусу виготовлені з оцинкованої листової сталі та покриті поліефірною порошковою термоотверждаемой фарбою світло-сірого кольору (RAL 7035). Знімні панелі кріпляться фіксаторами, що повертаються на чверть оберту.

Контролер “Pro_Dialog”

Виконує такі функції:

Керування

Керування ступенями охолодження на основі інформації, що надходить від кімнатного термостата.

Контролер “Pro_Dialog” вирівнює час роботи та кількість пусків компресорів та захищає компресор від швидкого повторного включення.

Регулювання тиску нагнітання (керування швидкістю обертання вентилятора) на основі адаптивного алгоритму, що самоналаштовується.

Керування клапанами вакуумування холодильного контуру при зупинці та пуску агрегату.

Захист

Система стежить за зміною робочих параметрів (значень температури, тиску тощо) і керує роботою компресора так, щоб параметри залишалися в робочій області. Якщо значення одного з параметрів виходить за межі робочої області, агрегат вимикається, і система повідомляє про характер несправності за допомогою певного світлового блоку.

коду (блимає сигнальна лампа). Зупинка холодильного контуру або всього агрегату відбувається при виникненні таких несправностей:

– Низький тиск всмоктування

– Високий тиск нагнітання

– Низька температура у всмоктувальному трубопроводі

– Перевантаження електродвигуна компресора

– Обертання двигуна компресора у зворотний бік

– Несправність датчиків температури або тиску

– Несправність контролера або порушення зв’язку

– Спрацювання запобіжного пристрою в системі споживача.

Дистанційне керування компресорно-конденсаторним агрегатом

Дистанційне керування компресорно-конденсаторним агрегатом здійснюється за допомогою кімнатного термостату TSTAT. Функції термостата:

– Управління пуском та зупиненням агрегату (з використанням програмованого таймера або

без нього)

– Вибір режиму роботи: охолодження, обігрів або автоматичний

– Встановлення значень температури охолодження та обігріву.
